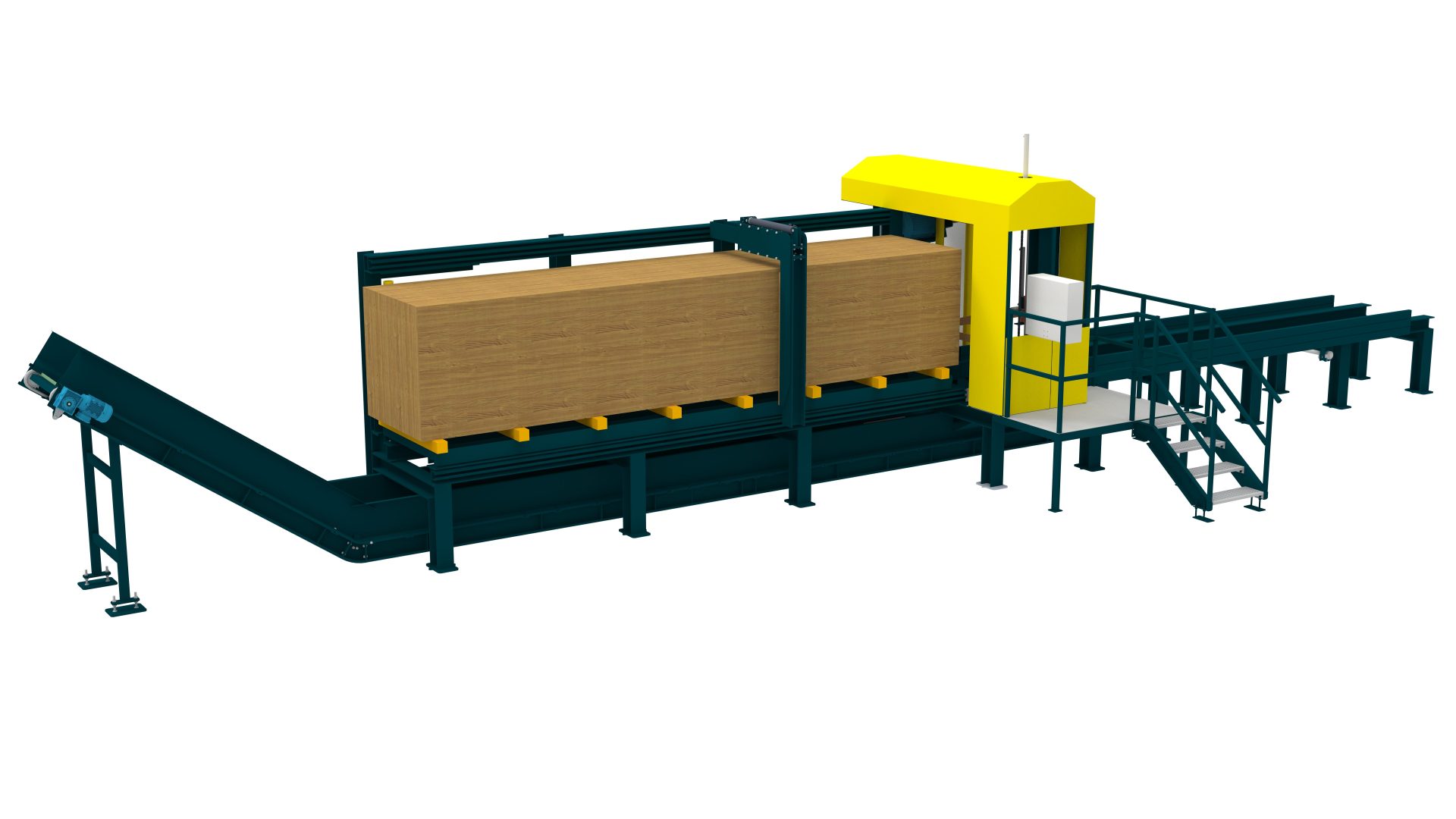

Zasada działania:

Operator wstawia przygotowany wcześniej pakiet wózkiem widłowym na wózek transportowy maszyny, następnie operator przejeżdża wózkiem na którym znajduję się pakiet w kierunku modułu tnącego w celu wykalibrowania pakietu dociskami hydraulicznymi (2 dociski boczne oraz 2 docinki górne przed i za linią cięcia) Na pulpicie operatorskim wyposażonym w dotykowy panel 22 calowy oraz przyciski fizyczne w sposób manualny dokonuję cięcia bazowego, następnie w zakładce receptur cięcia wprowadza zadane długości pakietu***. Zatwierdzając recepturę proces cięcia odbywa się samoczynnie.

*Urządzenie wyposażone w system uzależnień działania funkcji zabezpieczający maszynę przed przypadkowym uszkodzeniem przez operatora.

**Precyzja wstawienia oraz dosunięcia pakietu do pionowych rolek oporowych wpływa bezpośrednio na dokładność cięcia. Nie dotyczy w przypadku wybrania opcji modułów docisków hydraulicznych.

*** Przed umieszczeniem pakietu na wózku transportowym przekładki dolne muszą znajdować się w odpowiednik miejscu (minimum 2 podkładki pod odcinaną częścią pakietu)

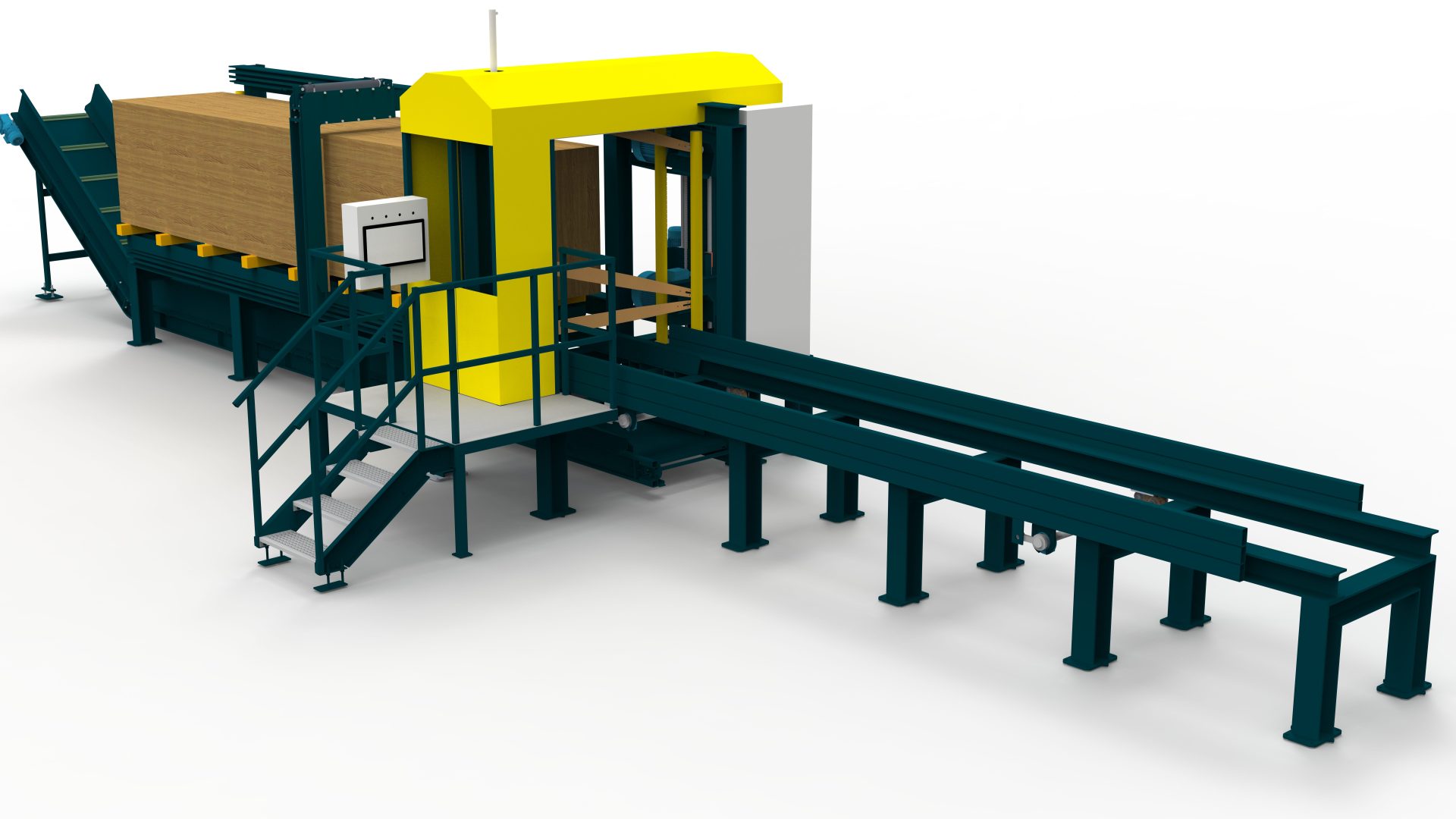

Elementy składowe:

• Rama główna
  • Wykonana z spawanych kształtowników hutniczych
  • Wyposażona w pionowe rolki oporowe
• Wózek jezdny
  • Wykonana z spawanych kształtowników hutniczych
  • Wyposażona w pionowe rolki oporowe
  • Napędzany za pomocą łańcucha rolkowego i motoreduktora z zabudowanym
• układem pomiarowym
  • Hydrauliczny układ rozsuwania pakietu

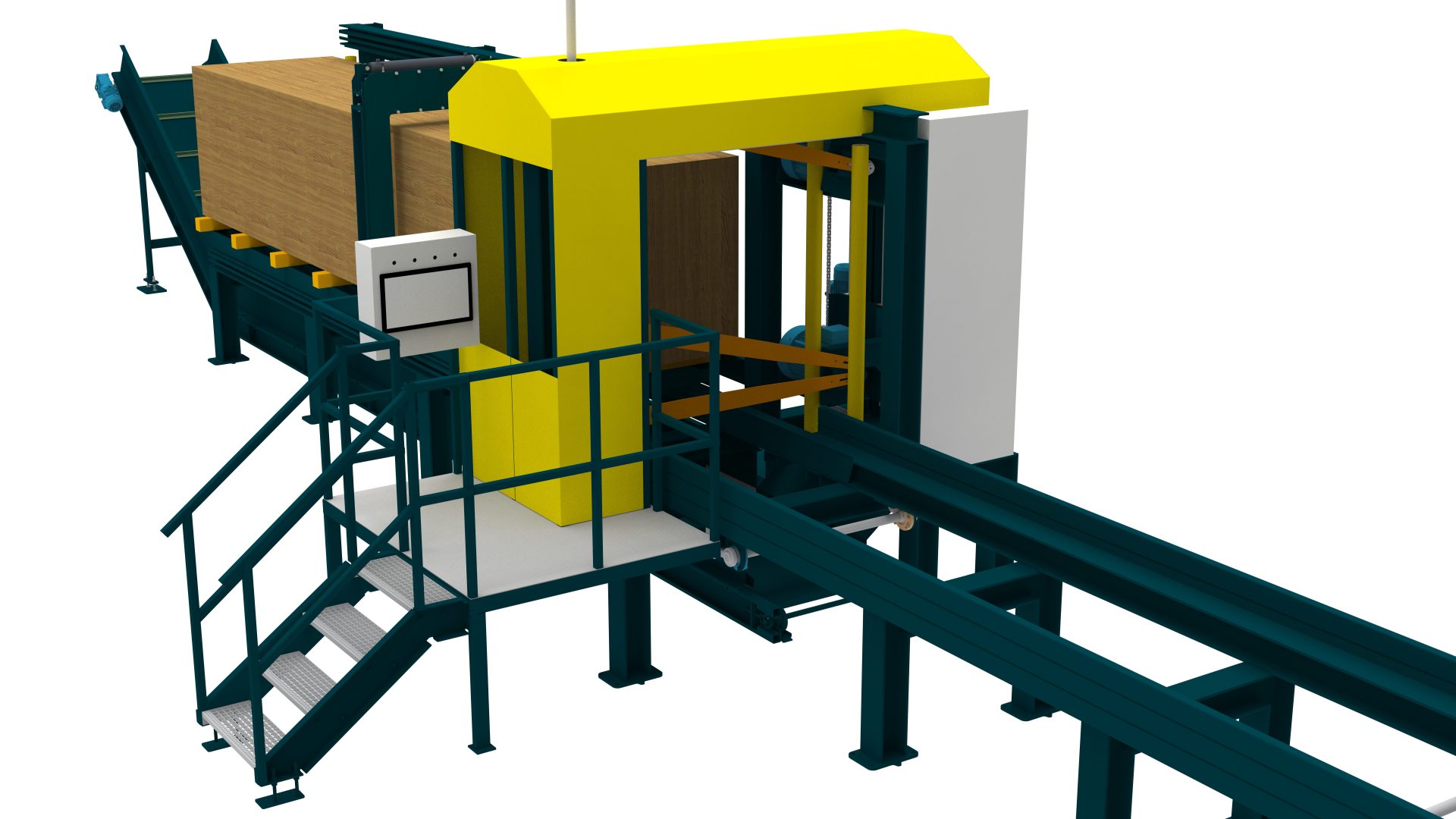

• Moduł tnący
  • Silnik tnący 11 kW
  • Wrzeciono
  • Prowadnica tnąca GB TITANIUM (zamiennik STHILA, sztywniejsza frezowana z
• jednego kawałka materiału zapewnia wyższą precyzję cięcia). Współpracująca z
• łańcuchem tnący STHIL RM 404
  • Płynna regulacja prędkości cięcia o Układ automatycznego smarowania
• prowadnicy
  • Prowadzenie modułu tnącego na 4 prowadnicach tocznych oraz 8 wózkach
• łożyskowych marki HIWIN
  • Roleta ochronna
  • Hydrauliczny układ przeginiania prowadnicy (proces cięcia odbywa się pod
• kątem 15 stopni)

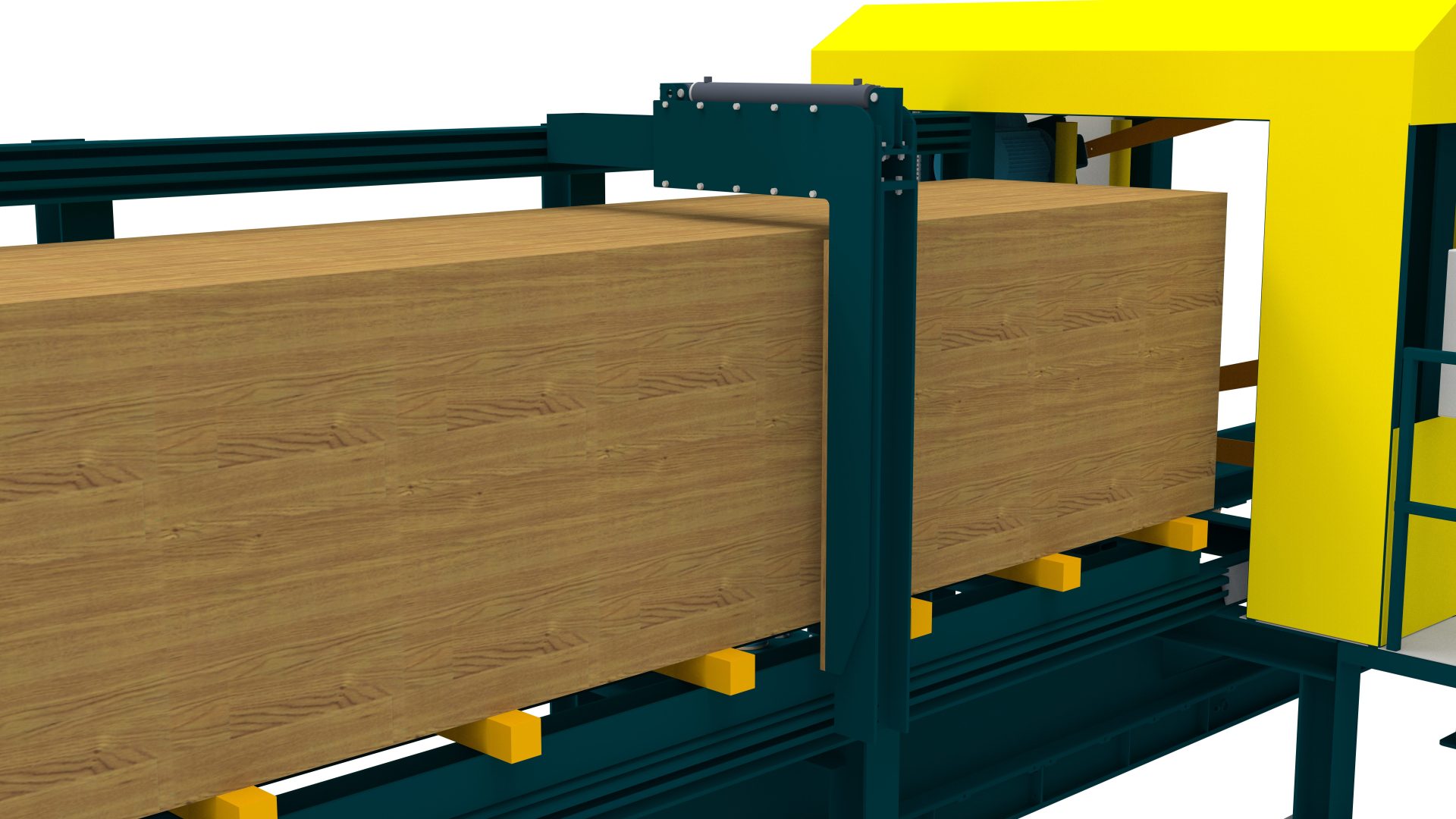

• 2 komplety docisków hydraulicznych (dwa dociski boczne i dwa dociski górne) **
• Agregat hydrauliczny
  • 6 sekcje
  • Elektrozawory, pompa i akcesoria PONAR WADOWCIE
  • Silnik elektryczny TA DRIVE 1.1 kW o Pojemność zbiornika na olej (robocza) 40
• litrów
• Transporter odpadów
  • Długość transportera około 11000 mm
  • Wysokość wysypu do ustalenia
  • Rodzaj transportera zgrzebłowy
  • Napędzany motoreduktorem ślimakowym
  • System osłon zapewniający swobodny spadek odpadów i trocin
• Szafa sterownicza

Waga maszyny 8000 kg

Urządzenie zbudowane w oparciu o komponenty światowych liderów:

• Silnik napędu piły WEG
• Motoreduktory TA Drive
• Sterownik PLC Siemens
• Panel operatorski 22” wersja automatyczna Weintek/ iiyama
• Falowniki i serwo YASKAWA
• Aparatura Schneider, Siemens, Phoenix Contact
• System bezpieczeństwa SICK
• Czujniki SICK
• Przewody i akcesoria do prowadzenia przewodów LappKabel
• Prowadnice liniowe HIWIN
• Łożyska FHY
• Komponenty hydrauliki siłowej PONAR Wadowice

Wyposażenie dodatkowe:

• Silnik napędu piły o mocy 15/18 kW
• Laserowy wskaźnik linii cięcia
• Dodatkowa roleta ochronna
• System zdalnego sterowania dla operatora wózka widłowego
• Przygotowanie szafy sterowniczej do pracy w niskich temperaturach
• Dodatkowe łańcuchy tnące
• Ostrzałka do łańcuchów
• Przygotowanie pod montaż odciągu trocin

Parametry pakietu wsadowego:

• Wielkość maksymalna pakietu 1300x1300x6500 mm
• Minimalna wielkość odcinanego pakietu 1000 mm
• Maksymalna długość odcinanego pakietu 6000 mm
• Maksymalna waga pakietu 9000 kg
