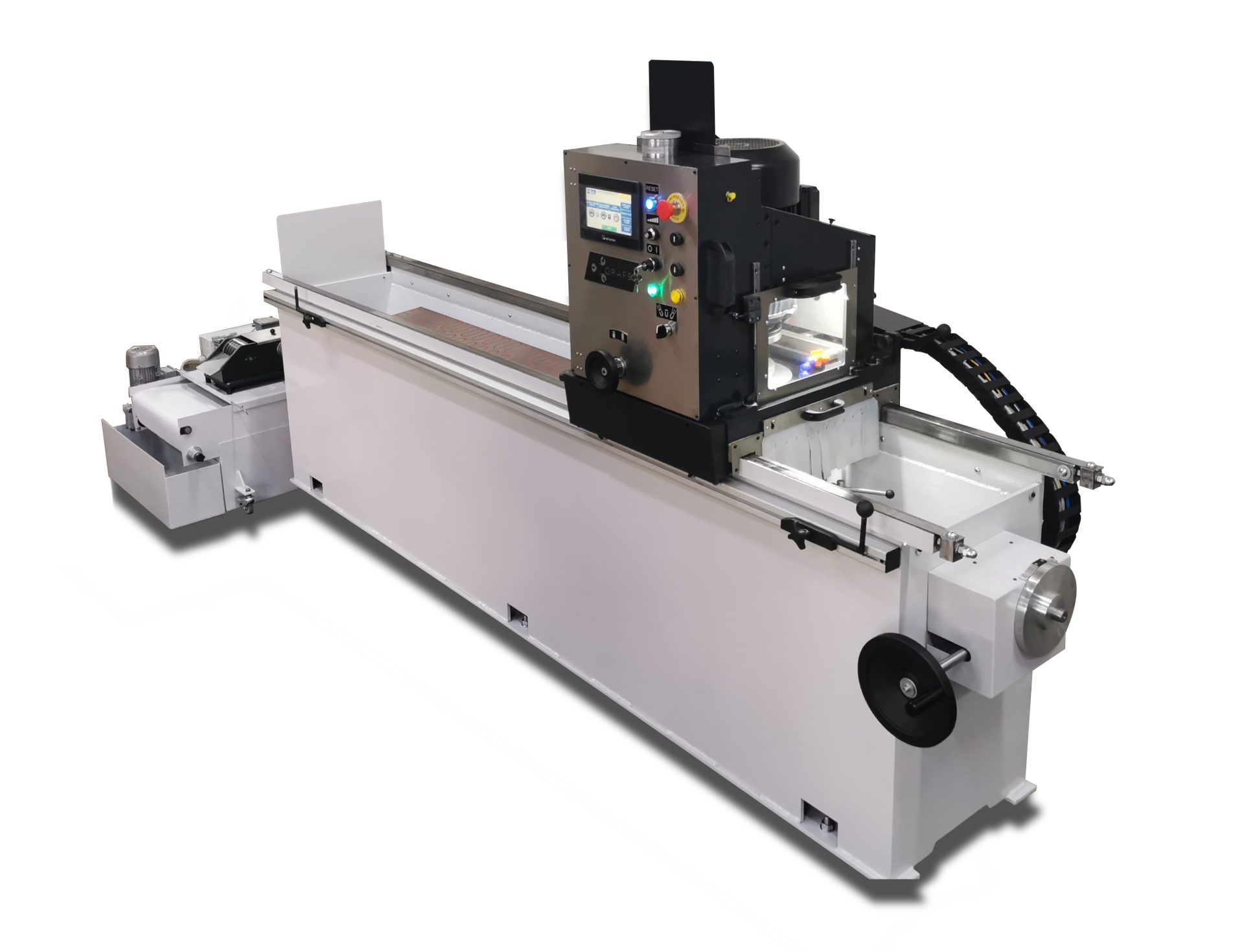

Szlifierka GRAFS GR180 przeznaczona jest min. do ostrzenia noży używanych w branży drzewnej.

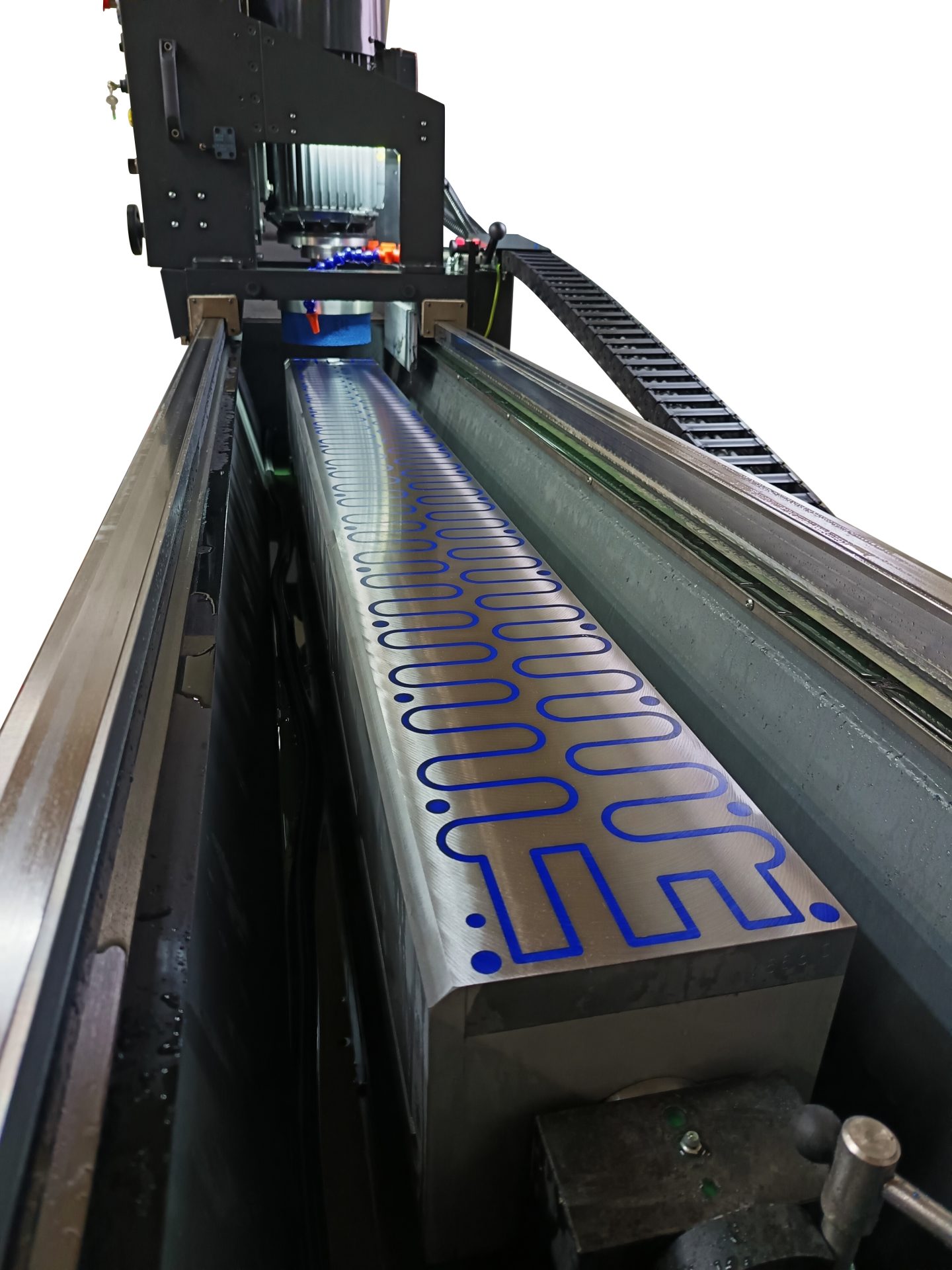

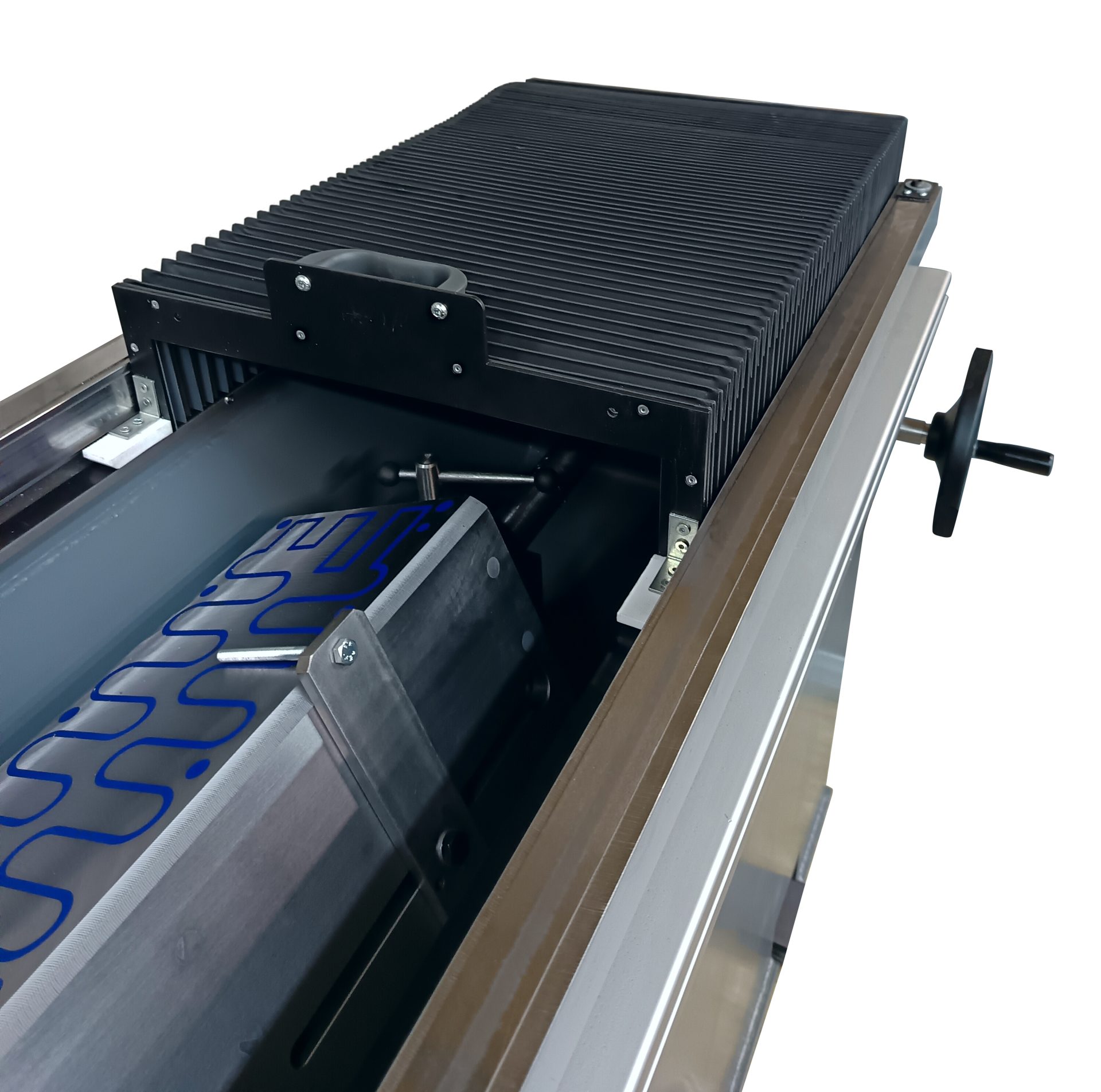

Szlifierka posiada szereg ulepszeń umożliwiających osiągnięcie wysokiej jakości ostrzenia oraz wieloletniego okresu użytkowania. Wyposażona jest w uchylny stół magnetyczny, istnieje również możliwość mocowania noży za pomocą specjalnych klamr zaciskowych na drugiej stronie stołu. Maksymalna długość szlifowanych / ostrzonych powierzchni to 1800 mm. Kąt ostrzenia od 0 do 90 stopni. Właściwe chłodzenie ostrzonych powierzchni zapewnia instalacja chłodząca ze zbiornikiem i filtrem (separatorem) magnetycznym. W maszynie zastosowano wygodne rozwiązanie wymiany ściernicy. Opracowany w naszej firmie specjalny uchwyt pozwala na łatwe i szybkie odpięcie i zapięcie ściernicy za pomocą trzech śrub zaciskowych. Dodatkowo zastosowano przyspieszony automatyczny wyjazd silnika dzięki czemu wymiana ściernicy odbywa się bardzo sprawnie. Suport wyposażono w najlepszej klasy łożyska toczne co zapewnia cichą i płynną pracę. Ponadto szlifierkę w standardzie wyposażono w system regulacji prędkości posuwu suportu (potencjometr i falownik) oraz panel operatorski HMI.

Maszyna doskonale sprawdza się przy ostrzeniu noży specjalnego przeznaczenia, gdzie konieczna jest duża moc i sztywność. Maszyna wyposażona jest w ściernicę korundową, standardową do ostrzenia noży z wkładką ze stali NC, SS.

Dodatkowo maszyna przy odpowiednim dostosowaniu posiada możliwość ostrzenia noży strugarskich systemu TERSA.

Maszyna to produkt w 100% polski, posiada wszelkie niezbędne badania elektryczne, dokumentację, instrukcję w języku polskim oraz znak CE. Gwarancja 12 miesięcy.

Posiadamy wieloletnie doświadczenie z ostrzenia noży przemysłowych różnego typu, zapewniamy fachową pomoc we wdrożeniu ostrzenia w Państwa firmie.

PARAMETRY:

Max długość szlifowania:  od1800 mm do 2400 mm

Max szerokość szlifowania:  200 mm

Obroty silnika:  1400 obr/min. (lewo/prawo)

Prędkość posuwu suportu: 2m/min – 16m/min (płynna regulacja)

Moc silnika: od 3,5 Kw do 11kW (dostosowany pod indywidualne wymogi klienta)

Napięcie znormalizowane – 400 V – 50 Hz – 3 fazy

Waga netto – 1300 kg

Zajmowana powierzchnia dł.x szer x wys. –  3000 mm x 1000 mm x 1600 mm

Wydajność układu chłodzenia cieczą: 40 L/min

Pojemność zbiornika chłodziwa – 100 L (dostosowany pod indywidualne wymogi klienta)

Filtracja chłodziwa: separator magnetyczny lub magnetyczny z bibułowym

UDOGODNIENIA:

  • Szybki wyjazd silnika ściernicy
  • Łatwa i szybka wymiana ściernicy (opracowany w naszej firmie specjalny uchwyt umożliwia montaż ściernicy na 3 śruby zaciskowe) Wymiana ściernicy odbywa się w 3 minuty!
  • Wydajne ostrzenie noży NC11, NC11LV, HSS oraz węglików spiekanych (WIDIA)
  • Możliwość mocowania ściernicy segmentowej z osełkami, borazonowej CBN oraz diamentowej, od średnicy 125 mm do 250 mm
  • Filtr magnetyczny ze zbiornikiem 100L i pompą w standardzie

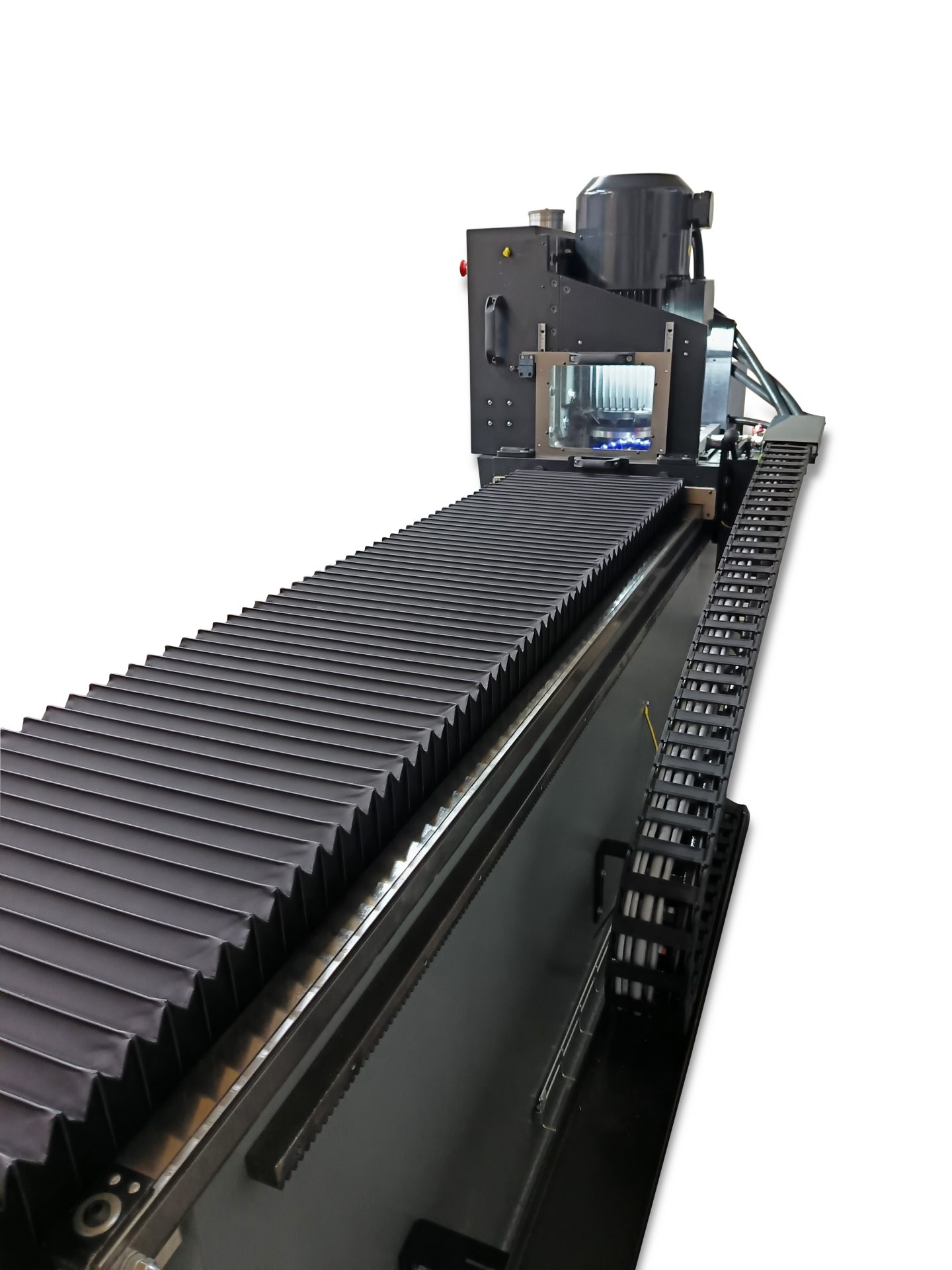

  • Sztywna i mocna konstrukcja, suport wyposażono w specjalne rolki toczne PWTR, poruszające się po hartowanych taśmach stalowych
  • Odpowiednie łożyskowanie wrzeciona silnika z kasowaniem luzów
  • Automatyczny posuw przybierania
  • Płynna regulacja prędkością posuwu suportu (maszyna wyposażona w falownik)

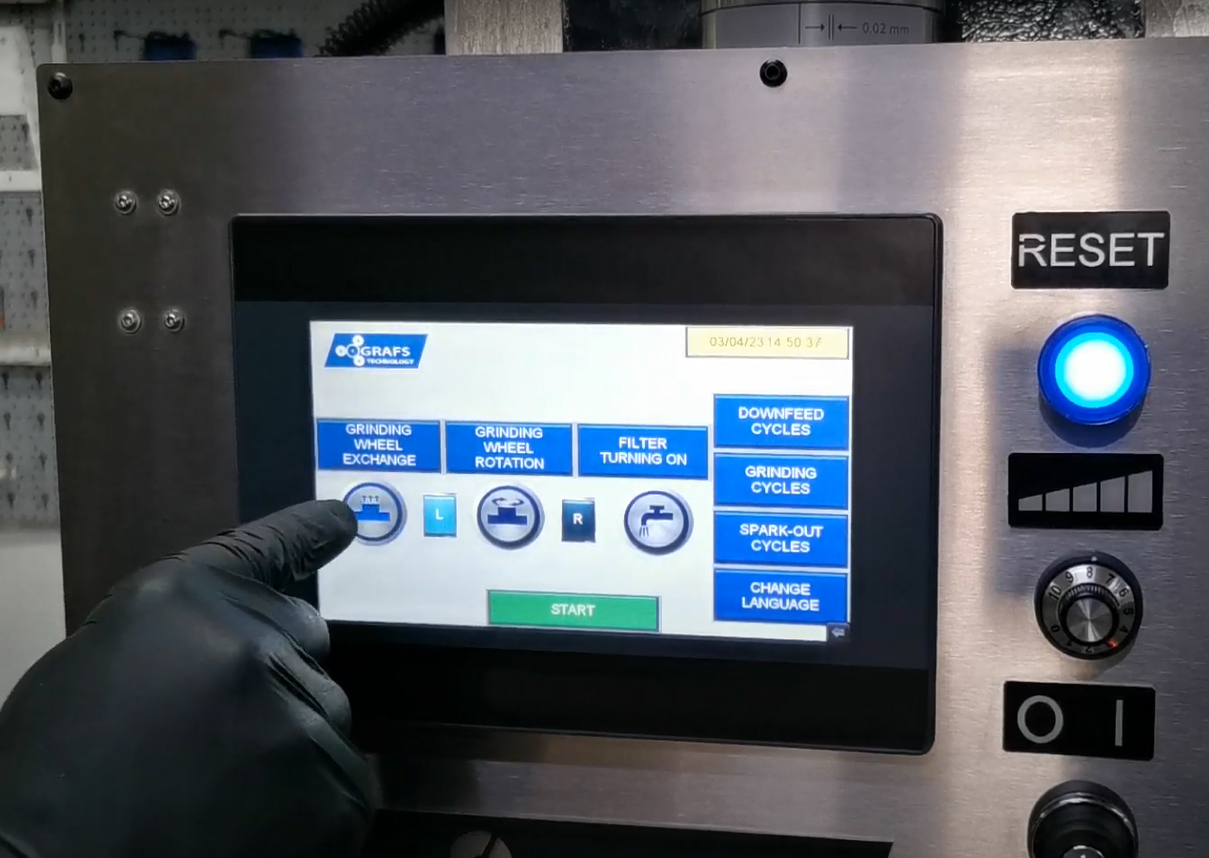

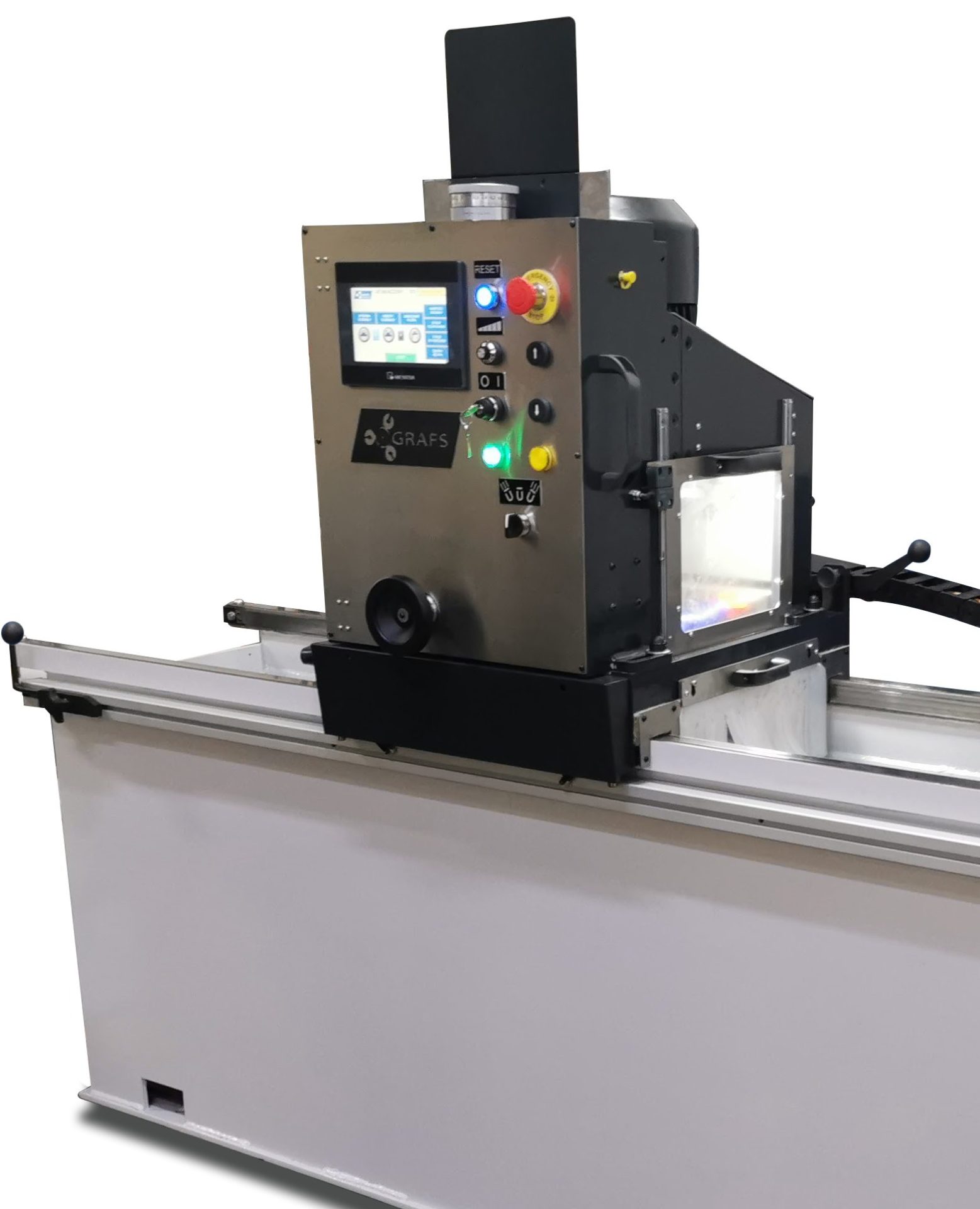

  • Profesjonalny panel operatorski (HMI)

SEPARATOR CIECZY CHŁODZĄCEJ

Szlifierka posiada zaprojektowany przez nas specjalny układ filtrowania cieczy chłodzącej. Istnieje możliwość zamówienia maszyny z separatorem magnetycznym lub dodatkowo z separatorem bibułowym. Połączenie obu daje 95% oczyszczenia cieczy z zanieczyszczeń powstałych podczas szlifowania.
