Przeznaczenie
Wózek podawczy zdalnie sterowany DTBD

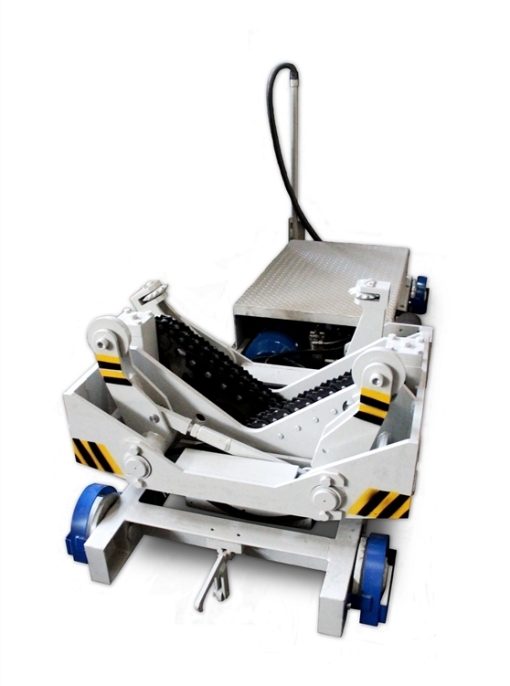

Wózek podawczy zdalnie sterowany DTBD przeznaczony jest do podawania kłód i pryzm do traka w zakresie średnic od 110 do 660 mm.

Szczegóły techniczne
Rama wózka wykonana jest z kształtowników, jako konstrukcja spawana.
Napęd wózka odbywa się od przekładni hydraulicznej , poprzez koło łańcuchowe, toczące się po łańcuchu ułożonym wzdłuż toru.
Zmianę kierunku jazdy uzyskuje się poprzez zmianę położenia pedału jazdy, umieszczonego pod pulpitami sterującymi.
Urządzenia do mocowania i przesuwu bocznego kłody mają napęd hydrauliczny.
Napęd od silnika hydraulicznego, poprzez przekładnię łańcuchową, otrzymuje również urządzenie do obracania kłody.
Sterowanie wyżej wymienionymi urządzeniami odbywa się z pulpitów sterowniczych, usytuowanych poza wózkiem (np. na podeście konstrukcji spawanej).
Z pulpitów tych steruje się również wózkiem pomocniczym i trakiem.

Dane techniczne

Dane techniczne
Rozpiętość między kołami wózka750 mm
Średnica podawanego surowca110 ¸ 660 mm
Łączna wielkość bocznego przesuwu200 mm
Kąt obrotu kłody w lewo i prawon x 360 °
Wysokość podpory od powierzchni główek szyn380 ¸ 436 mm
Przestrzeń manewrowa podpory»1550 mm
Prędkość jazdy do przodu i do tyłu0 ¸ 60 m/min
Moc silnika elektrycznego napędu jazdy4 kW
Największe ciśnienie w układzie hydraulicznym napędu jazdy8 MPa
Największe ciśnienie w układzie hydraulicznym do manipulacji surowcem2,5 MPa
Wymiary gabarytowe
Długość2580 mm
Szerokość1240 mm
Wysokość1400 mm
Masa1400 kg
