Trak tarczowy z posuwem gąsienicowym Brodpol TT5

BRODPOL

BRODPOL

Ustronie 16
87-300 Brodnica
telefon +48 56 498 39 76
tel. kom. +48 500 293 288
firma@brodpol.pl
brodpol.pl

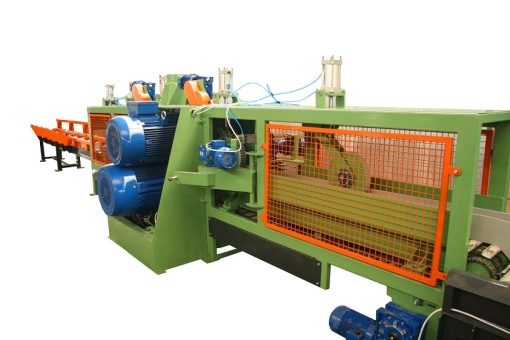

Trak tarczowy dwuwałowy Brodpol TT5 z posuwem gąsienicowym przeznaczony jest do wzdłużnego przecierania drewna okrągłego.

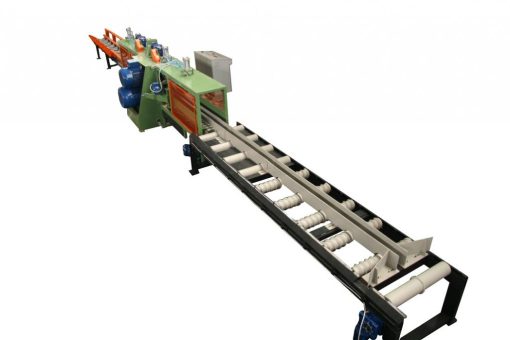

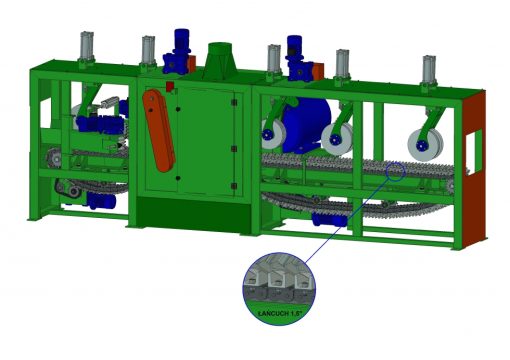

Kłody podawane są do traka przenośnikiem rolkowo-pryzmowym (tzw. przyspieszającym), na którym ulegają automatycznemu centrowaniu i tzw. doganianiu. Materiał z tego przenośnika, w sposób ciągły, odbierany jest przez zespół gąsienicowy traka. Dalej w zespole tnącym kłody zostają rozcięte (za pomocą zespołu pił osadzonych na dwóch , równoległych do siebie, wrzecionach) na jedną lub dwie pryzmy plus dwie deski i oflisy boczne. Po przecięciu, pryzmy zostają oddzielone od desek i oflisów i wyprowadzone na stół rolkowy odbierający.

Trak tarczowy Brodpol TT5 ustawiony w linię technologiczną wraz z podajnikiem kłód i przenośnikami charakteryzuje się bardzo dużą wydajnością dochodzącą do 30 m3 na 1h pracy.

Dane techniczne



 TT5/500/320G         TT5/600/400G
średnica obrabianej kłody90 ÷ 320 mm150 ÷ 400 mm
długość obrabianej kłody1300 ÷ 6000 mm1500 ÷ 6000 mm
średnica pił tarczowych500 mm600 mm
maksymalna ilość pił na wrzecionie5 szt.5 szt.
ilość wrzecion2 szt.2 szt.
obroty wrzecion~ 2960 obr./min~ 2340 obr./min
maksymalna prędkość posuwu28 m/min28 m/min
moc silników głównych (na życzenie inna) 55 + 75 kW75 + 90 kW
moc silników pomocniczych~ 12 kW~ 12 kW
napięcie zasilania3×400 V3×400 V
ciśnienie zasilania pneumatycznego6 atm6 atm
odbiór trocindolny – przenośnikiem lub pneumatycznie;
górny – pneumatycznie
napęd wrzecionbezpośredni lub paskowy
