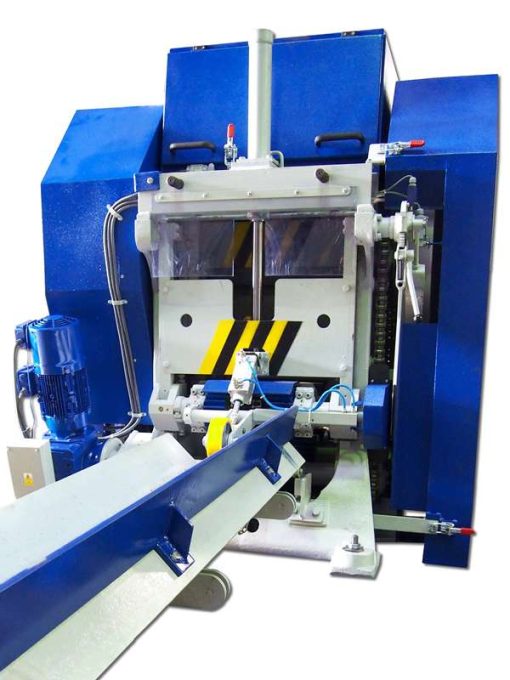

Pilarka ramowa pionowa FOD FTAA-60

Fabryka Obrabiarek do Drewna

Fabryka Obrabiarek do Drewna

ul. Nakielska 53
85-347 Bydgoszcz
telefon +48 52 325 87 08
fod@fod.com.pl
www.fod.com.pl

Przeznaczenie
Bydgoski trak ramowy pionowy przeznaczony jest do przecierania kłód lub pryzm drewna iglastego i liściastego na tarcicę nieobrzynaną w zakresie określonym w danych technicznych.

Traki tego typu znajdują zastosowanie w małych zakładach tartacznych, gospodarstwach leśnych i rolnych, indywidualnych i innych.

Małe wymiary i górny napęd traków umożliwia instalowanie ich w halach tartacznych lub innych pomieszczeniach jednokondygnacyjnych. Cechuje je niskie zużycie energii elektrycznej na m3 przetartego drewna.

Zastosowanie przystawki do przecierania krótkich kłód umożliwia przecieranie wyrzynków, króciaków i papierówki o długości minimalnej 1 m.

Szczegóły techniczne
Korpus traka jako odlew żeliwny, w górnej swej części posiada zespół napędowy z kołami zamachowymi, który za pomocą korbowodów napędza ramę piłową.

Rama piłowa umożliwia zamocowanie do 12 sztuk pił określonych w wykazie wyposażenia dodatkowego.

Pięć walców posuwowych połączonych między sobą łańcuchem napędzanych jest motoreduktorem, umożliwiającym bezstopniową regulację posuwu ze stanowiska operatora..

Podnoszenia górnych walców dokonują siłowniki hydrauliczne, osadzone na korpusie traka.

Napęd traka stanowi silnik elektryczny, który poprzez zespół pasków klinowych napędza jedno z kół zamachowych

Trak posiada hamulec ręczny umożliwiający zatrzymanie ramy piłowej w górnym położeniu podczas wymiany pił.

Centralne, samoczynne smarowanie prowadnic ramy traka zapewnia prawidłową ich pracę i trwałość.

Fabryka oferuje kompleksowe rozwiązania linii przetarcia drewna o długościach od 3 do ponad 12 metrów. Linie przetarcia mogą być wyposażone w przenośniki kłód, urządzenia rozdzielające przetarte drewno na pryzmy i tarcicę do dalszej obróbki przy użyciu wielopiły, obrzynarki i pilarki poprzecznej oferowanej przez FOD.

Dane techniczne

Dane techniczneJednostkaWartość
Prześwit poziomy ramy piłowej
mm600
Skok ramy piłowejmm400
Prześwit między walcamimm60 – 550
Najmniejsza długość przecieranych kłódmm2200 opcja (1000)
Prędkość obrotowa wału głównegoobr/min280
Posuw na 1 obrót wału głównego
mm/1 obrót2,5 – 18
Największa ilość pił
szt.12
Moc silnika głównegokW30
Moc silnika posuwukW2,2
Wymiary gabarytowe (dł. x szer. x wys.)mm1490 x 1600 x 2270
Masakg4900
